Gaze - Tak

Design - Olle Lundberg


Material: Armaturhus i gjuten aluminium. Dekorring i gjuten vitlackerad aluminium. Reflektor i eloxerad aluminium.
Montering: Verktygslöst montage. Håltagningsmall och dammskydd ingår. Monteringsfjädrar utformade för taktjocklekar upp till 55 mm.
Montageskiva för mjuka akustiktak finns som tillbehör.
Håltagning: Ø130 mm.
Anslutning: Armaturen levereras komplett med DALI-driver och en 0,5 m kabel med snabbkoppling mellan armatur och driverns sekundärsida. Valfri påmonterad halogenfri kabel kan erhållas för driverns primärsida 230V.
3- eller 5-ledare med fria ledningsändar eller valfria snabbkopplingar.
Standardfärg: Vit.
Ljusspridning: COB-baserad modul i kombination med diffusor vilket ger en balanserad ljusbild.
Driver: Tridonic DALI, DSI, SwitchDim & Corridor Function. DALI-driver används även som tänd/släck-variant och möjliggör uppgradering av belysningsanläggningen i efterhand. Livslängd: 100 000h.
Ljusreglering: Ljusreglerar med amplitudsmodulering vilket bidrar till ett flimmerfritt ljus. Ljusreglering 1-100%. Inställd ljusnivå bibehålls även efter strömavbrott.
Ljusmotor: Inkl. Samsung LED COB-modul, färgtemperatur 3000K alt. 4000K. Färgåtergivning CRI > 90. Ljusfärgstolerans max 3 SDCM.
Livslängd: L90B10 50 000h.
Övrigt: IP44 undersida tak, i övrigt IP20. Ej för utomhusbruk.

Artikelnummerlista
Beskrivning ØxH (mm) Armatureffekt Armaturljusflöde Art.nr. Färg Ljusfärg
Gaze downlight 140x77 16W LED 1200 lm 207894-402 Vit 3000K
Gaze downlight 140x77 24W LED 1700 lm 207895-402 Vit 3000K
Gaze downlight 140x119 32W LED 2300 lm 207896-402 Vit 3000K
Gaze downlight 140x77 16W LED 1300 lm 207897-402 Vit 4000K
Gaze downlight 140x77 24W LED 1850 lm 207898-402 Vit 4000K
Gaze downlight 140x119 32W LED 2450 lm 207899-402 Vit 4000K
Tillbehör Beskrivning Art.nr.
Montageskiva Ø130 mm 207885
Halogenfri anslutningsledning Halogenfri kabel, L2500 mm, 3G0,75 mm² med fri ledningsände + jordad stickpropp 204224
Halogenfri ENSTO 3M 3G1,5 Halogenfri kabel, L3000 mm, 3G1,5 mm² med fri ledningsände + ENSTO NAC31S.W 204273
Halogenfri ENSTO 3M 5G1,5 Halogenfri kabel, L3000 mm, 5G1,5 mm² med fri ledningsände + ENSTO NCC51S.G 204274
Halogenfri WAGO 3M 3G1,5 Halogenfri kabel, L3000 mm, 3G1,5 mm² med fri ledningsände + WAGO 770-133 204275
Halogenfri WAGO 3M 5G1,5 Halogenfri kabel, L3000 mm, 5G1,5 mm² med fri ledningsände + WAGO 770-1115 204276

Förklaring tilläggsnummer:
-402:
LED dim DALI/Phase-pulse control. Phase-pulse control = Ljusreglering via återfjädrande tryckknapp.

Teknisk information

Ritningar

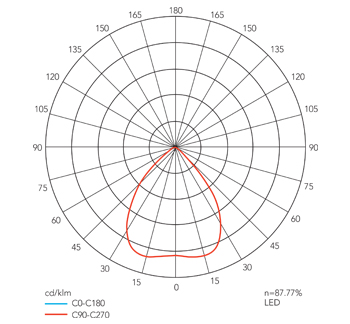

Ljusberäkningar
Pictogram
